CPR-Feedbacksensor

Evaluation Kit

EDA-Sensoren für Präzisionsmessung in Medizin und Forschung

CPR-Feedbacksensoren unterstützen eine Herz-Lungen-Wiederbelebung oder eine Defibrillator-Reanimation, um eine höhere Überlebenschance zu ermöglichen.

CPR-SEnsor anfragen

Hochpräzise

medizinische Sensorik

Validiert

mit Teststand & Bewegungsanalysen

Einsatzbereit

Schulungen, Studien & reale Notfälle

Made in Germany

inhouse entwickelt & gefertigt

Bessere Reanimation,
bessere Überlebenschance

Jeden Tag erleiden in Deutschland über 370 Menschen einen plötzlichen Herz-Kreislauf-Stillstand. Die ersten Minuten entscheiden über Leben und Tod – doch selbst gut ausgebildete Ersthelfer haben Schwierigkeiten, die empfohlene Eindrucktiefe und Frequenz exakt einzuhalten.

Unser tragbarer CPR-Feedbacksensor unterstützt Helfer in genau diesen entscheidenden Momenten und trägt dazu bei, die Qualität der Reanimation messbar zu verbessern - und damit auch die Überlebenschancen.

Warum ein CPR-Feedbacksensor den Unterschied macht

Bereits nach 3 Minuten ohne Sauerstoffzufuhr treten irreversible Gehirnschäden auf. Bis die Rettungskräfte eintreffen, sind hochwertige Herzdruckmassagen entscheidend.
Die Leitlinie fordert:

  • 5–6 cm Eindrucktiefe
  • 100–120 Kompressionen pro Minute

Doch ohne Feedback wird dieses enge Fenster häufig verfehlt – besonders in Stresssituationen.

Unser CPR-Feedbacksensor wurde entwickelt, um diese Lücke zu schließen. Er liefert präzises Echtzeitfeedback zu Kompressionstiefe und -frequenz und macht Reanimation für Laien wie Profis zuverlässiger.

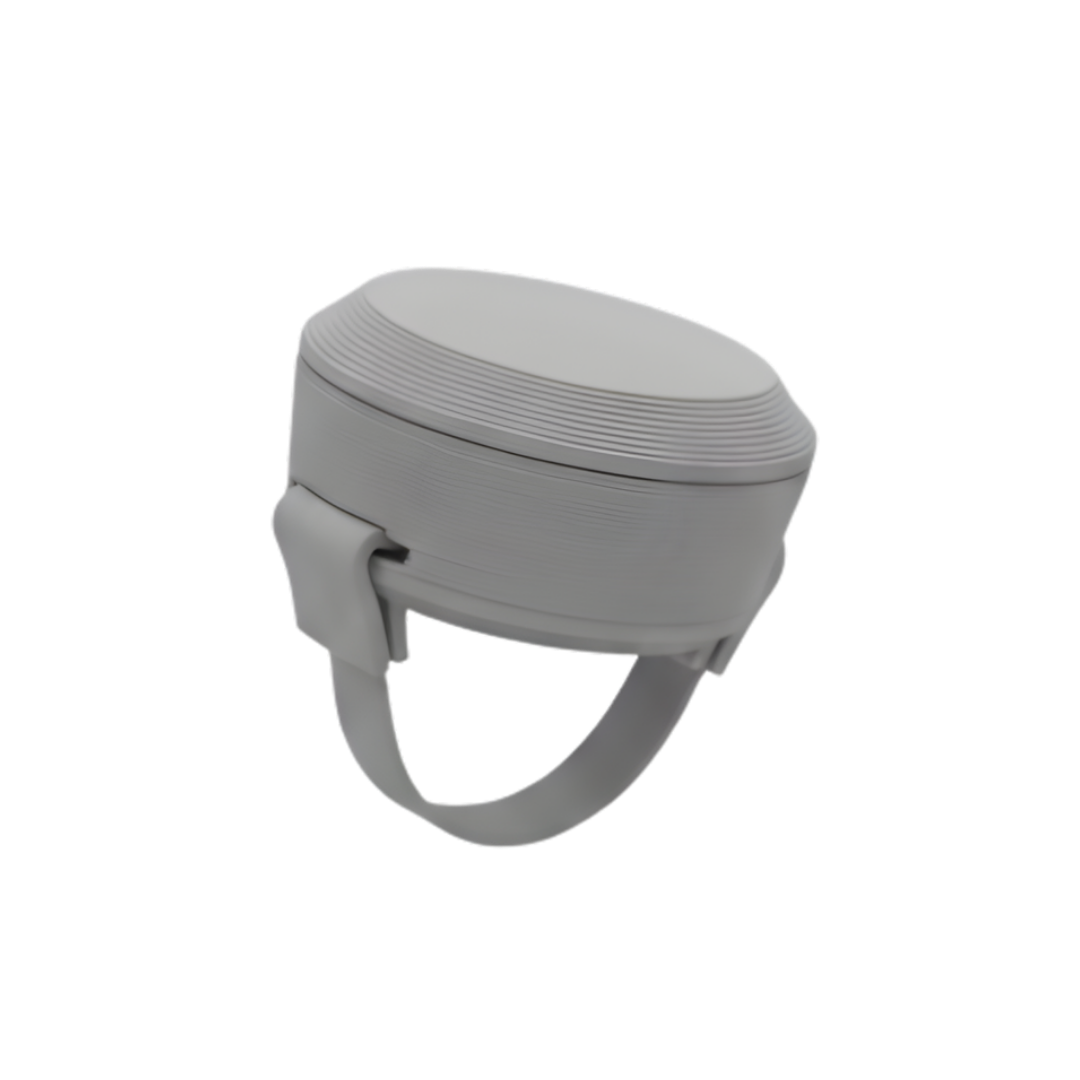

Tragbar. Präzise. Sofort einsetzbar.

Ihre Anforderung an einen CPR Feedbacksensor kann sehr individuell sein. Wir bieten Ihnen eine modulare Basis, die nach Ihren Spezifikationen programmiert und produziert werden kann. Sei es als Schlüsselanhänger für den Alltag, Zusatzausstattung im RTW oder im Defibrillatorschrank, als Feedback in der Ausbildung von Ersthelfern oder zur Analyse in klinischen Studien: Der Sensor lässt sich an Ihre Anforderungen anpassen.

Reanimationshilfe Als Schlüsselanhänger

Zusatzausstattung für AED-schränke

Feedbacksensor für Schulung & Ausbildung

Analysesensor für klinische Studien

Produktanfrage Stellen

Technische Daten

Das M-Track-Board ist unsere speziell für die Medizintechnik entwickelte Sensorplattform für präzises Motion Tracking.
Als vollständig ausgereifte und validierte Platine für Bewegungsanalysen bildet sie die technologische Grundlage des Sensors und ermöglicht eine schnelle sowie kosteneffiziente Produktentwicklung. Der Sensor wird auf der Brust der zu reanimierenden Person oder an der Hand des Helfers angebracht und verfolgt die Bewegung des Brustbeins zuverlässig und mit hoher Messgenauigkeit.

Gyroskopsensor
±125 dps, ±250 dps, ±500 dps, ±1000 dps, ±2000 dps mit 16 bit Auflösung
Normen & Leitlinien
EN 60601-1-12:2015, EN 1789:2020,
ISO 10993:2018, ILOCR/AHA/ERC,
RoHS/REACH
Beschleunigungssensor
±2 g, ±4 g, ±8 g, ±16 g mit 16 bit Auflösung
Messgenauigkeit
±3 Kompressionen p.M.
Messrate
30 - 150 Kompressionen
Interface
Bluetooth-Low-Energy
Gewicht
ca. 6g
Shelf Life
Bis zu 10 Jahre

Echtzeit-Visualisierung per Smartphone-App

Die erfassten Daten werden analysiert und direkt an eine Smartphone-App übertragen. Die App zeigt:

  • Aktuelle Kompressionstiefe
  • Frequenz pro Minute
  • Sollwerte gemäß Leitlinie
  • Optisches und akustisches Echtzeitfeedback

Zusätzlich führt die App den Anwender Schritt für Schritt durch den gesamten CPR-Prozess – besonders hilfreich, wenn Stress klare Entscheidungen erschwert.

Die App ist plattformübergreifend auf iOS, Android, Web und Desktop nutzbar.

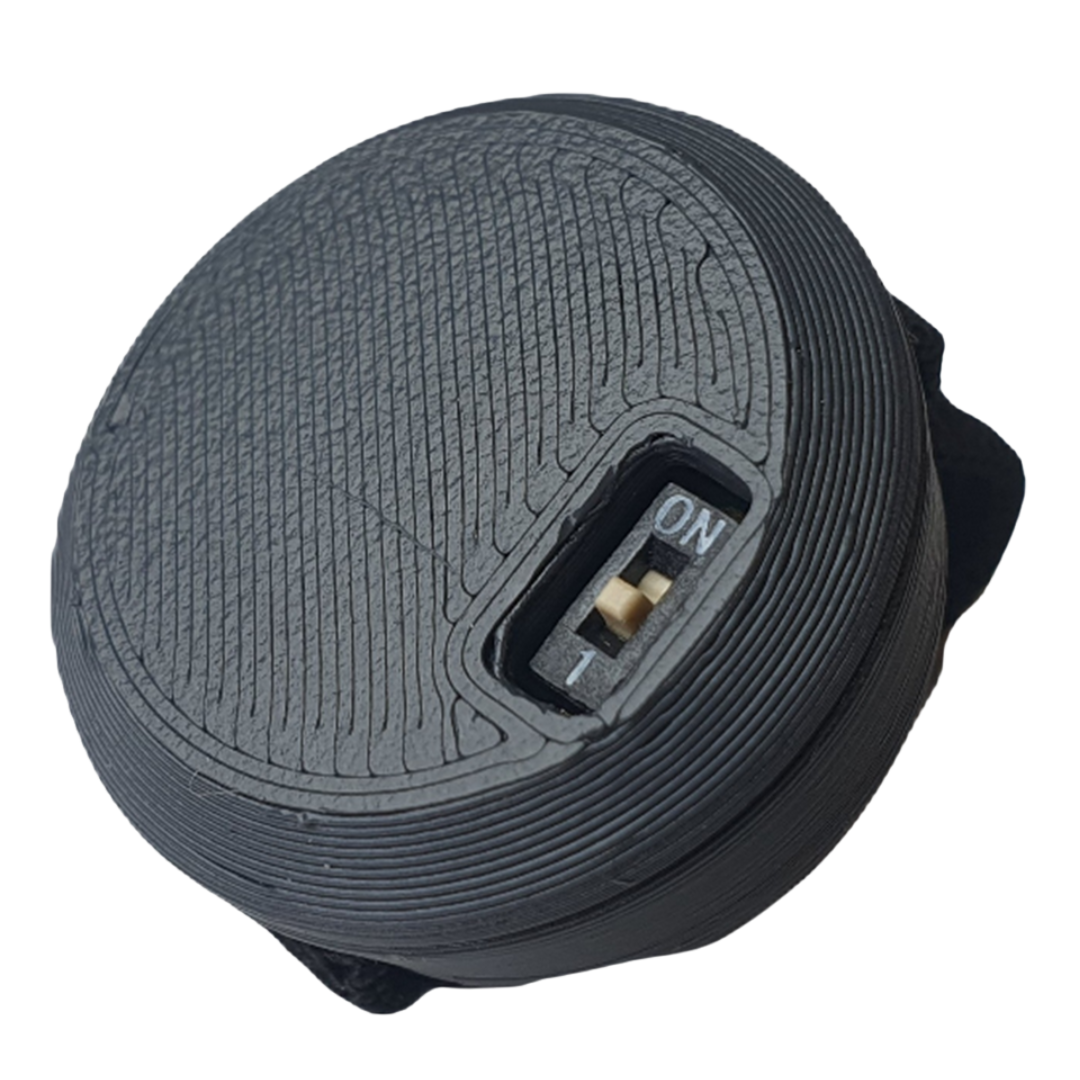

CPR Feedbacksensor Detailbild Gehäuse geschlossen

Vorteile im Überblick

Bewährte Technologie: MEDtech M-Track-Board

Das M-Track-Board ist eine von der MEDtech Ingenieur GmbH entwickelte Sensorplattform für hochpräzise Bewegungsanalysen und Motion Tracking in der Medizintechnik.
Als ausgereifte Hardwareplattform reduziert sie Entwicklungskosten und verkürzt Projektlaufzeiten, welche mit Neuentwicklungen sonst einher gehen.

Algorithmik – Genauigkeit durch Frequenzanalyse

Der Kern unseres Systems ist ein in Zephyr RTOS implementierter Algorithmus, der die Signale im Frequenzbereich auswertet.
Das bringt wesentliche Vorteile:

  • Keine Drift wie bei Integrationsalgorithmen
  • Sehr hohe Wiederholgenauigkeit
  • Zuverlässige Berechnung der Eindrucktiefe auch über längere Zeiträume

Zephyr ermöglicht dabei eine robuste Echtzeitverarbeitung auf ressourcenlimitierten Systemen und unterstützt die schnelle Integration unterschiedlicher Sensoren.

Modularer Aufbau – Schnell, flexibel, skalierbar

Das M-Track-Board ist Teil eines Baukastensystems. Einzelne Komponenten können:

  • ausgetauscht
  • erweitert
  • reduziert

werden – je nach Kundenanforderung oder Produktvision.

Das verkürzt Entwicklungszeiten für neue medizinische Geräte erheblich und ermöglicht maßgeschneiderte Lösungen.

Validierung unter realistischen Bedingungen

Für die Validierung wurde ein eigener Teststand entwickelt, der die Bewegungen des Sensors präzise simuliert und die Ergebnisse grafisch aufbereitet.
So stellen wir sicher, dass das System in Notfallsituationen zuverlässig funktioniert.

Ein detaillierter Bericht dazu erscheint in Kürze in unserem Blog.

App zur Datenauswertung

Messdaten lassen sich in Echtzeit per App visualisieren und im CSV-Format exportieren – ideal für Analyse, Forschung und Prototyping

- Reanimation verbessern & Leben retten -
Der CPR-Feedbacksensor von MEDtech Ingenieur

Von Ihrer Idee bis zum Produkt -
Starten Sie mit unserem EDA-Sensor

Ihr Experte für Echtzeit-Sensorik in der Medizintechnik
Martin Bosch
Geschäftsführer & Hardwareentwickler
bei MEDtech Ingenieur
Stellen Sie eine unverbindliche Anfrage & erhalten Sie einen Test-Sensor
